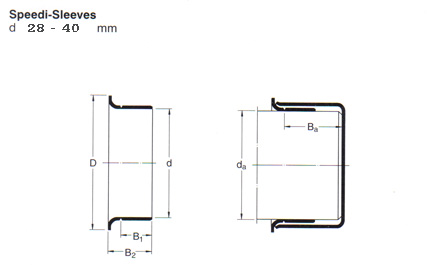

Shaft diameter | Sleeve Dimensions | Designation | |||||
da | d | D | B1 | B2 | Ba 1) | ||
min | max | +,- 1,6 | +,- 0,8 | +,- 0,8 | |||
mm /in |
mm /in |
- | |||||
27,94 | 28,04 | 28 | 34,9 | 9,5 | 12,7 | 46,8 | CR 99111 |
1,100 | 1,104 | 1,102 | 1,375 | 0,375 | 0,500 | 1,843 | |
28,53 | 28,63 | 28,58 | 38,1 | 8 | 11,1 | 17,5 | CR 99112 |
1,123 | 1,127 | 1,125 | 1,500 | 0,313 | 0,438 | 0,688 | |
28,58 | 38,1 | 9,5 | 12,7 | 17,5 | CR 99116 | ||
1,125 | 1,500 | 0,375 | 0,500 | 0,688 | |||
29,31 | 29,41 | 29,36 | 34,3 | 9,5 | 17,7 | 17,5 | CR 99120 |
1,154 | 1,158 | 1,156 | 1,350 | 0,375 | 0,500 | 0,688 | |
29,8 | 29,92 | 29,85 | 35,6 | 8 | 11,1 | 17,5 | CR 99122 |
1,173 | 1,178 | 1,175 | 1,400 | 0,313 | 0,438 | 0,688 | |
29,95 | 30,07 | 30 | 35,6 | 8 | 11 | 17,5 | CR 99114 |
1,179 | 1,184 | 1,181 | 1,400 | 0,313 | 0,433 | 0,688 | |
30,1 | 30,23 | 30,18 | 35,6 | 8 | 11,1 | 17,5 | CR 99118 |
1,185 | 1,190 | 1,188 | 1,400 | 0,313 | 0,438 | 0,688 | |
30,89 | 31,04 | 30,96 | 39,7 | 8 | 11 | 15,9 | CR 99123 |
1,216 | 1,222 | 1,219 | 1,563 | 0,313 | 0,433 | 0,625 | |
31,42 | 31,58 | 31,5 | 39,1 | 8 | 11,1 | 17,5 | CR 99141 |
1,237 | 1,243 | 1,240 | 1,540 | 0,313 | 0,438 | 0,688 | |
31,67 | 31,83 | 31,8 | 38,1 | 8 | 11,1 | 17,5 | CR 99125 |
1,247 | 1,253 | 1,250 | 1,500 | 0,313 | 0,438 | 0,688 | |
31,92 | 32,08 | 32 | 38,1 | 8 | 11,1 | 17,5 | CR 99128 |
1,257 | 1,263 | 1,260 | 1,500 | 0,313 | 0,438 | 0,688 | |
33,22 | 33,38 | 33,35 | 40,6 | 6,3 | 9,5 | 20,7 | CR 99129 |
1,308 | 1,314 | 1,313 | 1,600 | 0,250 | 0,375 | 0,813 | |
33,27 | 33,43 | 33,35 | 40,5 | 12,7 | 15,9 | 20,7 | CR 99131 |
1,310 | 1,316 | 1,313 | 1,594 | 0,500 | 0,625 | 0,813 | |
33,86 | 34,01 | 34,01 | 41,3 | 12,7 | 15,9 | 20,7 | CR 99134 |
1,333 | 1,339 | 1,339 | 1,625 | 0,500 | 0,625 | 0,813 | |
34,82 | 34,98 | 34,93 | 41,6 | 8 | 11,1 | 20,7 | CR 99133 |
1,371 | 1,377 | 1,375 | 1,638 | 0,313 | 0,438 | 0,813 | |
34,93 | 41,6 | 12,7 | 15,5 | 20,7 | CR 99138 | ||
1,375 | 1,638 | 0,500 | 0,625 | 0,813 | |||
34,93 | 35,08 | 34,93 | 41,6 | 13 | 16 | 20,7 | CR 99139 |
1,375 | 1,381 | 1,375 | 1,638 | 0,512 | 0,630 | 0,813 | |
35,84 | 36 | 36 | 45,2 | 13 | 17 | 25 | CR 99146 |
1,411 | 1,417 | 1,417 | 1,781 | 0,512 | 0,669 | 0,984 | |
36,37 | 36,53 | 36,53 | 45,2 | 14,3 | 17,5 | 25,8 | CR 99143 |
1,432 | 1,438 | 1,438 | 1,781 | 0,563 | 0,688 | 1,016 | |
36,45 | 36,6 | 36,53 | 45,2 | 9,5 | 12,7 | 25,8 | CR 99144 |
1,435 | 1,441 | 1,438 | 1,781 | 0,375 | 0,500 | 1,016 | |
37,85 | 38 | 38 | 45,2 | 13 | 17 | 25 | CR 99147 |
1,490 | 1,496 | 1,496 | 1,781 | 0,512 | 0,984 | ||
38,02 | 38,18 | 38,1 | 45,2 | 9,5 | 12,7 | 25,8 | CR 99150 |
1,497 | 1,503 | 1,500 | 1,781 | 0,375 | 0,500 | 1,016 | |
38,1 | 45,2 | 14,3 | 17,5 | 25,8 | CR 99149 | ||
1,500 | 1,781 | 0,563 | 0,688 | 1,016 | |||
38,61 | 38,76 | 38,68 | 47,2 | 11,1 | 14,3 | 25,8 | CR 99152 |
1,520 | 1,526 | 1,523 | 1,859 | 0,438 | 0,563 | 1,016 | |
39,34 | 39,5 | 39,42 | 47,2 | 11,1 | 14,3 | 25,8 | CR 99155 |
1,549 | 1,555 | 1,552 | 1,859 | 0,438 | 0,563 | 1,016 | |
39,6 | 39,75 | 39,7 | 47,2 | 14,3 | 17,5 | 25,8 | CR 99156 |
1,559 | 1,565 | 1,563 | 1,859 | 0,563 | 0,688 | 1,016 | |
39,78 | 39,93 | 39,85 | 47,2 | 15,9 | 19,1 | 25,8 | CR 99159 |
1,566 | 1,572 | 1,569 | 1,859 | 0,625 | 0,750 | 1,016 | |
39,85 | 40 | 40 | 47 | 21 | 24 | 25,4 | CR 99151 |
1,569 | 1,575 | 1,575 | 1,850 | 0,827 | 0,945 | 1,000 |
