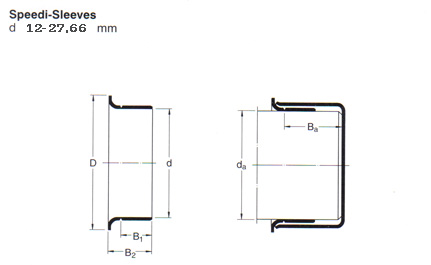

Shaft diameter | Sleeve Dimensions | Designation | |||||
da | d | D | B1 | B2 | Ba 1) | ||
min | max | +,- 1,6 | +,- 0,8 | +,- 0,8 | |||
mm /in |
mm /in |
- | |||||
11,91 | 12,07 | 12 | 15,5 | 6 | 8,4 | 47,6 | CR 99049 |
0,469 | 0,475 | 0,472 | 0,610 | 0,236 | 0,331 | 1,875 | |
12,65 | 12,75 | 12,7 | 15,5 | 6,3 | 8,7 | 50,8 | CR 99050 |
0,498 | 0,502 | 0,500 | 0,610 | 0,250 | 0,344 | 2,000 | |
13,89 | 14 | 14 | 19,1 | 6,3 | 9,9 | 46,5 | CR 99055 |
0,547 | 0,551 | 0,551 | 0,750 | 0,250 | 0,391 | 1,831 | |
14,22 | 14,38 | 14,3 | 19,1 | 6,3 | 9,9 | 46,5 | CR 99056 |
0,560 | 0,566 | 0,563 | 0750 | 0,250 | 0,391 | 1,831 | |
14,96 | 15,06 | 15 | 19,1 | 5 | 9 | 47,3 | CR 99059 |
0,589 | 0,593 | 0,591 | 0,750 | 0,197 | 0,354 | 1,862 | |
15,83 | 15,93 | 15,88 | 19,1 | 8 | 10,3 | 50,8 | CR 99062 |
0,623 | 0,627 | 0,625 | 0,750 | 0,313 | 0,406 | 2,000 | |
15,9 | 16 | 16 | 18,2 | 8 | 11,1 | 50,8 | CR 99058 |
0,626 | 0,630 | 0,630 | 0,718 | 0,313 | 0,438 | 2,000 | |
16,94 | 17,04 | 17 | 22,2 | 8 | 11 | 50,8 | CR 99068 |
0,667 | 0,671 | 0,669 | 0,875 | 0,313 | 0.433 | 2,000 | |
17,32 | 17,42 | 17,37 | 22,7 | 8 | 11,1 | 50,8 | CR 99060 |
0,682 | 0,686 | 0,684 | 0,900 | 0,313 | 0,438 | 2,000 | |
17,88 | 18,01 | 17,93 | 24,4 | 8 | 11 | 46 | CR 99082 |
0,704 | 0,709 | 0,706 | 0,962 | 0,313 | 0,433 | 1,811 | |
19 | 19,1 | 19,05 | 24 | 8 | 11,1 | 50,8 | CR 99076 |
0,748 | 0,752 | 0,750 | 0,945 | 0,313 | 0,438 | 2,000 | |
19,28 | 19,33 | 19,3 | 23,8 | 8 | 11,1 | 50,8 | CR 99081 |
0,759 | 0,761 | 0,760 | 0,938 | 0,313 | 0,438 | 2,000 | |
19,81 | 19,91 | 19,84 | 23,8 | 8 | 11,1 | 50,8 | CR 99080 |
0,780 | 0,784 | 0,781 | 0,935 | 0,313 | 0,438 | 2,000 | |
19,94 | 20,04 | 20 | 23,6 | 8 | 11 | 50,8 | CR 99078 |
0,785 | 0,789 | 0,787 | 0,930 | 0,313 | 0,433 | 2,000 | |
21,77 | 21,87 | 21,82 | 29,3 | 6,3 | 9,5 | 50,8 | CR 99086 |
0,857 | 0,861 | 0,859 | 1,155 | 0,250 | 0,375 | 2,000 | |
21,87 | 22 | 22 | 30,2 | 6,6 | 9,1 | 47,1 | CR 99084 |
0,861 | 0,866 | 0,866 | 1,188 | 0,259 | 0,359 | 1,856 | |
22 | 30,2 | 8 | 12 | 46 | CR 99085 | ||
0,866 | 1.188 | 0,313 | 0,472 | 1,812 | |||
22,18 | 22,28 | 22,23 | 27,8 | 8 | 11,1 | 50,8 | CR 99087 |
0,873 | 0,877 | 0,875 | 1,094 | 0,313 | 0,438 | 2,000 | |
23,06 | 23,16 | 23,11 | 30,9 | 8 | 11,1 | 46,9 | CR 99091 |
0,908 | 0,912 | 0,910 | 1,218 | 0,313 | 0,438 | 1,847 | |
23,88 | 24 | 24 | 28,7 | 8 | 11,1 | 50,8 | CR 99092 |
0,940 | 0,945 | 0,945 | 1,130 | 0,313 | 0,438 | 2,000 | |
54,54 | 24,64 | 24,6 | 28,7 | 8 | 11,1 | 50,8 | CR 99094 |
0,966 | 0,970 | 0,969 | 1,130 | 0,313 | 0,438 | 2,000 | |
24,6 | 28,7 | 15,9 | 18,3 | 50,8 | CR 99096 | ||
0,969 | 1,130 | 0,625 | 0,719 | 2,000 | |||
24,94 | 25,04 | 25 | 33 | 8 | 44 | 50,8 | CR 99098 |
0,982 | 0,986 | 0,984 | 1,300 | 0,313 | 0,433 | 2,000 | |
25,35 | 25,45 | 25,4 | 31 | 8 | 11,1 | 50,8 | CR 99100 |
0,998 | 1,002 | 1,000 | 1,219 | 0,313 | 0,438 | 2,000 | |
25,88 | 26,01 | 26,04 | 33,4 | 8 | 12 | 46 | CR 99103 |
1,019 | 1,024 | 1,024 | 1,313 | 0,313 | 0,472 | 1,813 | |
26,92 | 27,03 | 27 | 33,5 | 8 | 11,1 | 46,8 | CR 99106 |
1,060 | 1,064 | 1,063 | 1,320 | 0,313 | 0,438 | 1,843 | |
27,61 | 27,71 | 27,66 | 35,7 | 8 | 11,1 | 15,9 | CR 99108 |
1,087 | 1,091 | 1,089 | 1,406 | 0,313 | 0,438 | 0,625 |
